Dá Para Fabricar Uma Engrenagem Sem o Desenho Técnico?

Dá Para Fabricar Uma Engrenagem Sem o Desenho Técnico?

Quando uma engrenagem quebra ou atinge o limite severo de desgaste em uma linha de produção, cada hora de equipamento parado representa perdas financeiras pesadas. A situação se torna ainda mais crítica quando a equipe de manutenção recorre ao manual ou ao arquivo técnico e descobre que não existe desenho técnico da peça. Isso é extremamente comum em máquinas antigas, equipamentos importados cujos fabricantes originais fecharam as portas ou quando o projeto original não disponibilizou os dados construtivos.

Diante desse cenário, surge a dúvida imediata no setor de compras e manutenção: é realmente possível fabricar uma nova engrenagem idêntica, com a mesma precisão, resistência e durabilidade, sem ter o desenho técnico em mãos? A resposta direta é sim, desde que o processo seja conduzido por um fabricante especializado que domine as técnicas de engenharia reversa e metrologia industrial.

Neste artigo, você vai entender:

• Como funciona a fabricação a partir de amostra física
• O que é e como atua a engenharia reversa de engrenagens
• Parâmetros técnicos essenciais que precisam ser calculados
• O que fazer quando a peça está quebrada ou com dentes destruídos
• O papel da engrenagem par e da distância entre centros
• Etapas industriais: da medição ao tratamento térmico
• O que avaliar ao escolher a empresa para fabricar sua peça

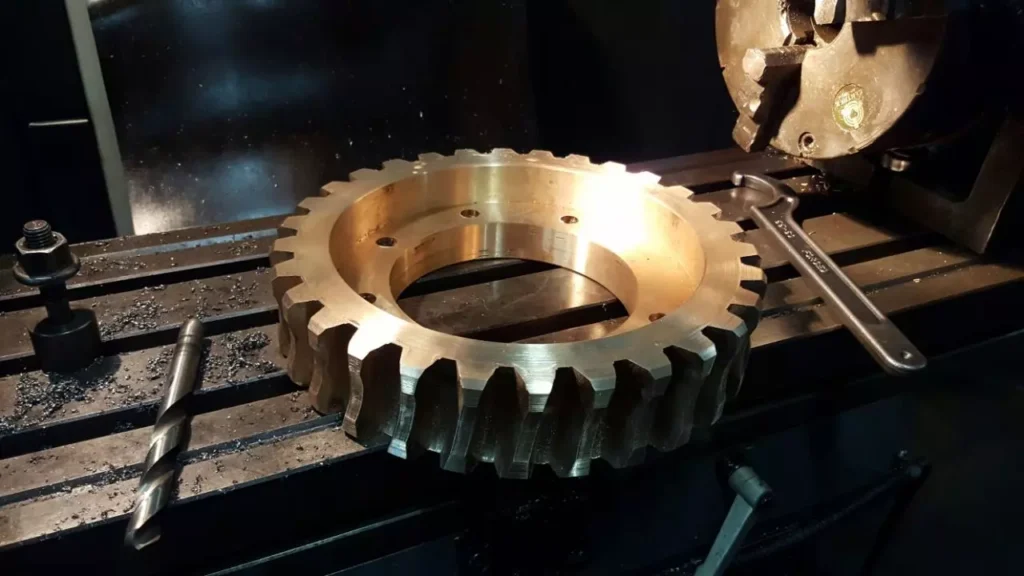

Como funciona a fabricação a partir de amostra física?

Ter o desenho técnico agiliza o processo de produção, mas sua ausência não é um impedimento técnico para colocar a máquina novamente em operação. Quando não há desenho formal, a própria peça desgastada ou avariada torna-se a fonte primária de dados.

O segredo da fabricação a partir de amostra não é simplesmente “copiar” as medidas desgastadas em uma máquina convencional, mas sim decodificar o projeto original nominal. O fabricante especializado analisa a amostra para descobrir as dimensões exatas que ela possuía quando saiu de fábrica, antes de sofrer o desgaste natural pelo trabalho contínuo.

Ao final desse trabalho de engenharia, além de produzir a nova engrenagem com precisão milesimal, um fabricante qualificado desenvolve o desenho técnico formal da peça em software CAD, fornecendo essa documentação ao cliente para que ele passe a ter o registro definitivo em seu acervo técnico.

O que é a engenharia reversa de engrenagens?

A engenharia reversa mecânica é o processo metrológico e analítico de inspecionar, medir e calcular matematicamente um componente físico para compreender seu princípio de funcionamento, sua geometria construtiva e suas propriedades metalúrgicas.

Em engrenagens, essa engenharia é ainda mais rigorosa porque o engrenamento obedece a curvas geométricas específicas (predominantemente a curva evolvente de círculo), na qual qualquer variação de milésimos de milímetro pode gerar ruído excessivo, aquecimento anormal e quebra precoce por fadiga superficial.

O processo combina medição dimensional avançada (com micrômetros de dente, paquímetros de engrenagem, traçadores de perfil e mesas de medição tridimensional), análise cinemática do par engrenado e caracterização metalúrgica do material e tratamentos térmicos originais.

Parâmetros técnicos fundamentais que devem ser determinados

Para recriar uma engrenagem com fidelidade cirúrgica ao equipamento original, uma série de variáveis geométricas e metalúrgicas precisa ser medida e matematicamente conferida:

• Módulo ou Passo Diametral: o módulo (no sistema métrico) ou o DP (diametral pitch, no sistema em polegadas) define o tamanho nominal dos dentes e a proporção de transmissão do conjunto.
• Número de dentes (Z): a contagem do número exato de dentes na engrenagem motora e movida para garantir a relação de transmissão requerida.
• Diâmetros característicos: medição precisa do diâmetro externo, dedução matemática do diâmetro primitivo (linha de contato ideal) e do diâmetro interno (raiz do dente).
• Ângulo de pressão: geralmente padronizado em 20° na maioria das transmissões industriais modernas, mas podendo ser de 14,5° ou 25° em máquinas antigas ou de alto torque.
• Ângulo de hélice e sentido: no caso de engrenagens helicoidais, o ângulo de inclinação do dente e sua rotação (direita ou esquerda) determinam o contato contínuo e a direção das forças axiais geradas no eixo.
• Largura de face e espessura do dente: dimensões que garantem que a nova peça suporte a mesma carga e torque nominal sem sofrer flexão excessiva.
• Geometria de fixação: diâmetro interno do furo, dimensões de rasgos de chaveta, estrias internas, conicidade ou furação de flange.
• Material e dureza superficial: ensaios de dureza e análise da liga determinam se o aço original é de cementação (como SAE 8620), têmpera (como SAE 4340 ou SAE 1045) ou nitretação, bem como a profundidade da camada endurecida.

E quando a engrenagem está muito gasta ou quebrada em pedaços?

Uma das maiores apreensões dos gestores de manutenção é enviar uma amostra com dentes totalmente partidos, lascados ou arrancados. Mesmo nessas condições severas de avaria, a reconstrução continua sendo perfeitamente viável através de duas abordagens de engenharia:

• Aproveitamento de trechos preservados: raramente uma engrenagem se desgasta de forma 100% homogênea em todas as superfícies. Geralmente, as raízes dos dentes, as extremidades da face ou dentes menos solicitados mantêm as marcas e o perfil nominal da usinagem original, permitindo ao metrologista reconstruir a curva evolvente com precisão.
• Análise da engrenagem contra-peça (par engrenado): se a engrenagem danificada estiver completamente destruída, a solução é analisar a engrenagem conjugada que trabalha diretamente em contato com ela no redutor ou na máquina. Conhecendo as medidas da engrenagem par e aferindo a distância entre os centros dos eixos na carcaça, calcula-se com exatidão matemática o módulo, o diâmetro primitivo e o ângulo de engrenamento da peça faltante.

Etapas industriais para fabricação sem desenho técnico

A transformação de uma amostra gasta em uma peça nova pronta para uso segue uma sequência rigorosa de etapas na fábrica:

• Recepção, limpeza e descontaminação: remoção completa de resíduos de óleo, graxa, oxidação e rebarbas da peça usada para viabilizar medições precisas.
• Medição dimensional e ensaios de dureza: aferição minuciosa com instrumental calibrado e teste de dureza superficial no corpo e nos dentes da amostra.
• Cálculos cinemáticos e modelagem CAD: dedução dos parâmetros nominais de projeto e geração do desenho técnico completo com tolerâncias geométricas e de ajuste.
• Seleção da matéria-prima: especificação de barras de aço forjado ou laminado de procedência certificada, com composição equivalente ou superior à peça original.
• Torneamento e usinagem do blank: confecção do corpo cilíndrico da engrenagem com desbaste de furos, faces, canais de fixação e diâmetro externo.
• Denteamento de precisão: usinagem dos dentes por processo de geração contínua em fresadoras caracol (hobbing) ou plainas geradoras dedicadas.
• Tratamento térmico controlado: aplicação de cementação e têmpera para obtenção de alta dureza superficial contra desgaste por atrito e núcleo tenaz resistente a impactos.
• Retífica e acabamento final: retífica do furo de centro, assentos de rolamento e acabamento dos dentes para garantir operação perfeitamente silenciosa e alinhada.
• Controle de qualidade e laudo: inspeção final em mesa de medição para validação de folga entre dentes (backlash), batimento radial e concentricidade.

O que avaliar ao escolher um fabricante de engrenagens?

Nem toda oficina ou tornearia convencional está capacitada para fabricar engrenagens industriais de alto desempenho sem desenho técnico. Para evitar falhas prematuras ou vibrações que danifiquem rolamentos e eixos do seu equipamento, certifique-se de que o fornecedor possui:

• Máquinas geradoras dedicadas: fresadoras caracol e maquinário específico para usinagem de dentes com perfil evolvente preciso.
• Laboratório e técnicos de metrologia: instrumental calibrado e engenheiros habituados a realizar cálculos de engenharia reversa em dentes especiais.
• Domínio de tratamentos térmicos: controle estrito de fornos e processos de têmpera para garantir a dureza exata exigida pelo esforço mecânico da aplicação.
• Fornecimento do desenho técnico: fabricantes de primeira linha entregam a peça usinada acompanhada do desenho técnico formal para o acervo do cliente.

Conclusão

A falta do desenho técnico de uma engrenagem não precisa ser motivo de máquina parada ou de perda do equipamento industrial. Com o apoio da engenharia reversa e de processos modernos de fabricação sob medida, é perfeitamente viável produzir uma nova peça com desempenho equivalente ou até superior ao componente original de fábrica.

Na Rejoma, somos especialistas na fabricação de engrenagens industriais sob medida a partir de amostra física ou desenho técnico, combinando metrologia de alta precisão, denteamento qualificado, tratamentos térmicos rigorosos e entrega de documentação técnica para sua empresa. Se você precisa substituir uma engrenagem avariada ou reconstruir o desenho de suas peças, entre em contato com nossa equipe técnica para solicitar uma avaliação e orçamento.
