Qual a Diferença Entre Engrenagem de Dente Reto e Helicoidal?
Entre os tipos de engrenagem mais utilizados na indústria, a de dente reto e a helicoidal são sem dúvida as mais presentes em redutores, motores, transportadores e equipamentos de transmissão de potência em geral. À primeira vista, elas parecem cumprir a mesma função, e de fato cumprem. A diferença está em como cada uma faz isso, e essa diferença tem impacto direto no desempenho, no ruído, na carga suportada e na vida útil do conjunto.
Entender as características de cada tipo é fundamental para quem precisa especificar, substituir ou fabricar engrenagens para um projeto, seja em manutenção corretiva ou no desenvolvimento de um novo equipamento.
Neste artigo, você vai entender:
- Como funciona a engrenagem de dente reto
- Como funciona a engrenagem helicoidal
- Principais diferenças na prática
- Vantagens e limitações de cada tipo
- Em quais aplicações cada uma é mais indicada
- O que considerar na hora de especificar ou substituir
Como funciona a engrenagem de dente reto?
A engrenagem de dente reto é o tipo mais simples e mais antigo de engrenagem. Seus dentes são cortados paralelamente ao eixo de rotação, o que significa que o contato entre dois dentes ocorre de forma abrupta, ao longo de toda a largura do dente, no mesmo instante.
Esse contato simultâneo e instantâneo é o que define as principais características desse tipo:
- É eficiente na transmissão de potência
- Simples de fabricar
- Baixo custo
Porém, gera mais impacto e mais ruído durante o funcionamento, especialmente em velocidades mais altas.
As engrenagens de dente reto transmitem movimento apenas entre eixos paralelos e não geram força axial (empuxo lateral no eixo), o que simplifica o projeto dos mancais e rolamentos do conjunto.

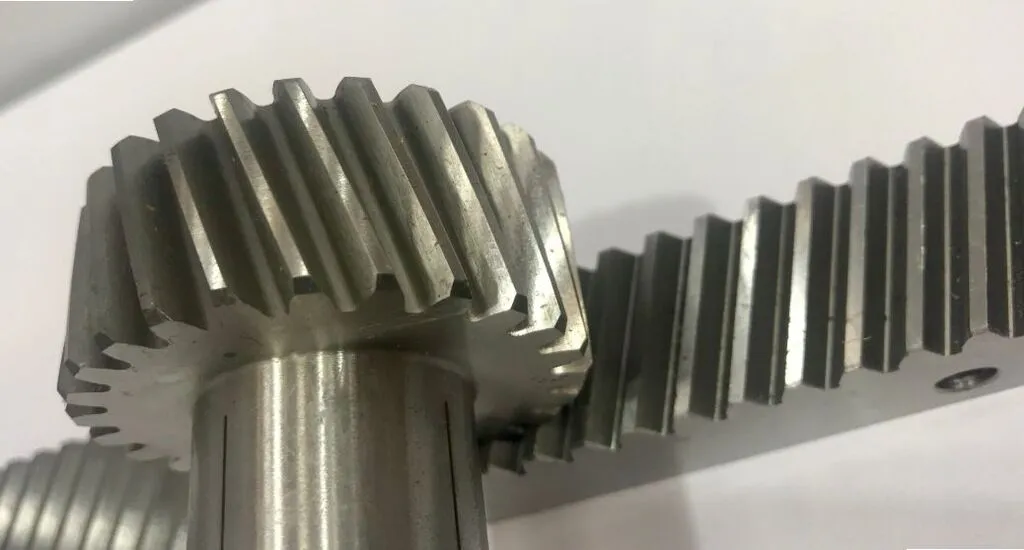

Como funciona a engrenagem helicoidal?
Na engrenagem helicoidal, os dentes são cortados em ângulo em relação ao eixo de rotação, formando uma hélice ao redor do cilindro. Esse ângulo, chamado de ângulo de hélice, faz com que o contato entre dois dentes ocorra de forma gradual e progressiva, começando em um ponto e se espalhando ao longo do dente à medida que o engrenamento avança.
Esse contato gradual é o que diferencia fundamentalmente o comportamento da engrenagem helicoidal:
- A carga é distribuída ao longo de uma área maior
- O funcionamento é mais suave
- O ruído é significativamente menor
- A capacidade de transmitir carga é superior
Em contrapartida, o ângulo de hélice gera uma força axial que precisa ser absorvida pelos rolamentos e pela estrutura do conjunto. Isso exige um projeto de mancalização mais cuidadoso e, geralmente, o uso de rolamentos axiais ou de contato angular.
Principais diferenças na prática
- Forma dos dentes: reto paralelo ao eixo na engrenagem de dente reto; inclinado em ângulo de hélice na helicoidal.
- Tipo de contato: instantâneo e ao longo de toda a largura do dente no dente reto; gradual e progressivo na helicoidal.
- Ruído e vibração: maior no dente reto, especialmente em altas rotações; significativamente menor na helicoidal, que opera com mais suavidade.
- Capacidade de carga: a helicoidal suporta cargas maiores para o mesmo módulo e largura de face, por distribuir melhor a força.
- Força axial: ausente no dente reto; presente na helicoidal, exigindo rolamentos adequados para absorvê-la.
- Custo de fabricação: o dente reto é mais simples e mais barato de fabricar. A helicoidal exige ferramental e processos mais precisos.
- Rendimento: o dente reto tem rendimento ligeiramente superior em condições de baixa velocidade. A helicoidal compensa com maior suavidade e menor desgaste em operação contínua.
Vantagens e limitações de cada tipo
Engrenagem de dente reto
Vantagens:
- Fabricação mais simples e econômica
- Não gera força axial, simplificando o projeto dos mancais
- Fácil manutenção e substituição
- Alto rendimento em baixas velocidades
Limitações:
- Maior ruído e vibração, especialmente acima de 3.000 rpm
- Menor capacidade de carga para o mesmo tamanho
- Não indicada para aplicações que exigem operação silenciosa ou cargas muito elevadas
Engrenagem helicoidal
Vantagens:
- Operação mais silenciosa e suave
- Maior capacidade de carga para o mesmo módulo
- Adequada para altas velocidades e operação contínua
- Maior vida útil em condições de carga elevada
Limitações:
- Gera força axial que precisa ser absorvida pelo projeto
- Fabricação mais complexa e custo mais elevado
- Menor rendimento que o dente reto em condições específicas de baixa velocidade
Em quais aplicações cada uma é mais indicada?
A engrenagem de dente reto é a escolha mais comum quando o projeto permite, ou seja, quando:
- A velocidade não é muito alta
- O ruído não é um fator crítico
- O custo de fabricação tem peso relevante na decisão
É amplamente utilizada em:
- Redutores de baixa e média velocidade
- Equipamentos agrícolas
- Transportadores
- Máquinas industriais em geral
A engrenagem helicoidal domina as aplicações onde velocidade, silêncio e capacidade de carga são prioritários. Está presente na grande maioria dos:
- Redutores industriais de uso contínuo
- Caixas de transmissão automotivas
- Compressores
- Bombas
- Equipamentos onde a vibração e o ruído são fatores a controlar
Em redutores de múltiplos estágios, é o tipo mais utilizado justamente pela combinação de eficiência e suavidade de operação.
O que considerar na hora de especificar ou substituir?
Ao especificar uma engrenagem nova ou substituir uma peça danificada, alguns parâmetros são essenciais:
- Módulo: define o tamanho dos dentes e deve ser compatível com a engrenagem par.
- Número de dentes: determina a relação de transmissão entre os dois eixos.
- Ângulo de pressão: geralmente 20° na maioria das aplicações industriais modernas.
- Ângulo de hélice (para helicoidais): precisa ser mantido na substituição para garantir o correto engrenamento.
- Material e tratamento térmico: a escolha do aço e o processo de tratamento (cementação, têmpera, nitretação) definem a resistência ao desgaste e à fadiga.
- Largura de face: impacta diretamente na capacidade de carga do conjunto.
Quando a peça original não tem documentação técnica disponível, é possível fabricar a nova engrenagem a partir de uma amostra física, com medição e reverse engineering feitos por um fabricante especializado.
Conclusão
A escolha entre engrenagem de dente reto e helicoidal não é uma questão de preferência, mas de especificação técnica adequada ao projeto. O dente reto é eficiente, simples e econômico para aplicações de baixa e média velocidade. A helicoidal é a resposta para quando a operação exige suavidade, baixo ruído e maior capacidade de carga.
Na hora de escolher, avalie as necessidades do seu equipamento e conte com um fabricante especializado para garantir a melhor solução.
